Draadharnasmachines: de ongeziene kracht achter moderne elektronica

I. Inleiding

Ben je ooit gestopt om het ingewikkelde netwerk van draden te overwegen dat je auto aandrijft, je koelkast laten draaien of je smartphone naadloos kunnen functioneren? Verborgen onder de slanke exterieurs van talloze alledaagse elektronica ligt een complex, georganiseerd systeem van kabels bekend als een draadharnas. Deze onbezongen helden zijn cruciaal voor het verzenden van stroom, gegevens en signalen, waardoor de veilige en efficiënte werking van vrijwel elk elektronisch apparaat dat we gebruiken, waarborgen.

Maar hoe zijn deze uitgebreide bundels draden gemaakt met dergelijke precisie en consistentie? Het antwoord ligt bij de draadharnasmachine . Een kabelboommachine is een geavanceerd stuk industriële apparatuur die is ontworpen om het productieproces van draadharnassen te automatiseren en te stroomlijnen. Van het snijden en strippen van draden tot krimpende terminals en het assembleren van connectoren, deze machines spelen een cruciale rol bij het transformeren van grondstoffen in de vitale slagaders van moderne technologie.

In het snelle productielandschap van vandaag is de vraag naar hoogwaardige, betrouwbare en kosteneffectieve draadharnassen steeds groter. Draadharnasmachines staan voorop in het voldoen aan deze vraag en bieden ze een ongeëvenaarde efficiëntie, precisie en veelzijdigheid. Dit artikel zal zich verdiepen in de World of Wire Harness -machines, het onderzoeken van hun fundamentele componenten, operationele mechanismen, diverse toepassingen en de transformerende voordelen die ze voor verschillende industrieën bieden.

II. De basisprincipes van draadharnassen

In de kern is een draadharnas een georganiseerde montage van draden, kabels en vaak andere componenten zoals connectoren, terminals en beschermende bedekkingen, ontworpen om elektrische stroom of signalen te verzenden.

A. Onderdeelen van een draadharnas

Component	Beschrijving
Draden	Dit zijn de leidingen voor elektrische stroom of gegevens. Ze zijn in verschillende typen (bijvoorbeeld gestrand, vast), meters (dikte) en isolatiematerialen, gekozen op basis van de spanning-, stroom- en omgevingsvereisten van de toepassing.
Connectoren	Apparaten die zich aansluiten bij elektrische circuits, waardoor een gemakkelijke verbinding en ontkoppeling mogelijk zijn. Ze variëren sterk in vorm, grootte, pin -telling en vergrendelingsmechanismen, op maat gemaakt voor specifieke interfaces (bijv. Automotive, gegevens, vermogen).
Terminals	Metalen componenten gekrompen of gesoldeerd aan het uiteinde van een draad, waardoor deze kan worden aangesloten op een connector of ander elektrisch punt. Gemeenschappelijke typen zijn ringterminals, spade -terminals en pin -terminals.
Tapes, leidingen en beschermende bedekkingen	Materialen zoals elektrische tape, gevlochten sleeving, golfbuis of warmte krimpen worden gebruikt om draden te bundelen, slijtvastheid te bieden, te beschermen tegen vocht en isolatie te bieden.

B. Waarom zijn draadharnassen essentieel?

Draadharnassen zijn veel meer dan alleen bundels draden; Ze zijn cruciaal voor:

Organisatie en ruimtebesparende: Ze consolideren talloze individuele draden in een enkele eenheid, waardoor de installatie -ater, efficiënter en optimalisatie van ruimte in complexe systemen.
Bescherming tegen omgevingsfactoren: De beschermende bedekkingsdraden van warmte, kou, slijtage, vocht, chemicaliën en trillingen, hun levensduur verlengen en betrouwbaarheid waarborgen.
Gemak van installatie en onderhoud: Een vooraf gemonteerde harnas vereenvoudigt het installatieproces, het verminderen van fouten en het besparen van tijd. Het maakt ook probleemoplossing en onderhoud eenvoudiger.
Zorgen voor elektrische integriteit en veiligheid: Door gedraden precies te routeren en te beveiligen, voorkomen harnassen kortsluiting, verminderen elektromagnetische interferentie (EMI) en zorgen voor consistente elektrische prestaties, wat voor het grootste belang is voor veiligheid.

Iii. Soorten kabelboommachines

Draadharnasmachines zijn er in verschillende vormen, elk gespecialiseerd in een bepaald stadium van het productieproces, of het integreren van meerdere functies voor hogere automatisering.

A. Categorisatie per functie

Machinetype	Beschrijving
Machines snijden en strippen	Deze zijn fundamenteel. Volledig automatisch: In staat om precies te meten, te snijden en te strippen van isolatie van beide uiteinden van een draad in een enkele, continue werking. Sommige geavanceerde modellen kunnen ook terminals tegelijkertijd krimpen. Semi-automatisch (bijv. Benchop-strippers): Handmatige voeding van draden vereisen, maar automatiseer het stripproces, ideaal voor lagere volumes of specifieke toepassingen.

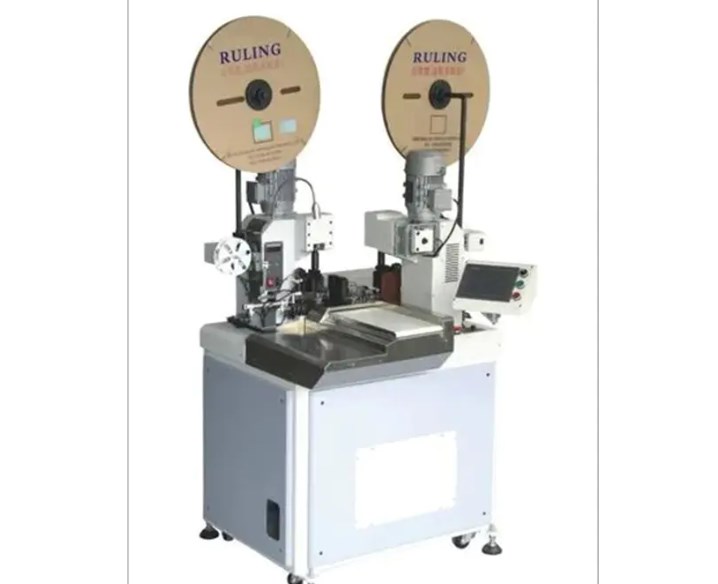

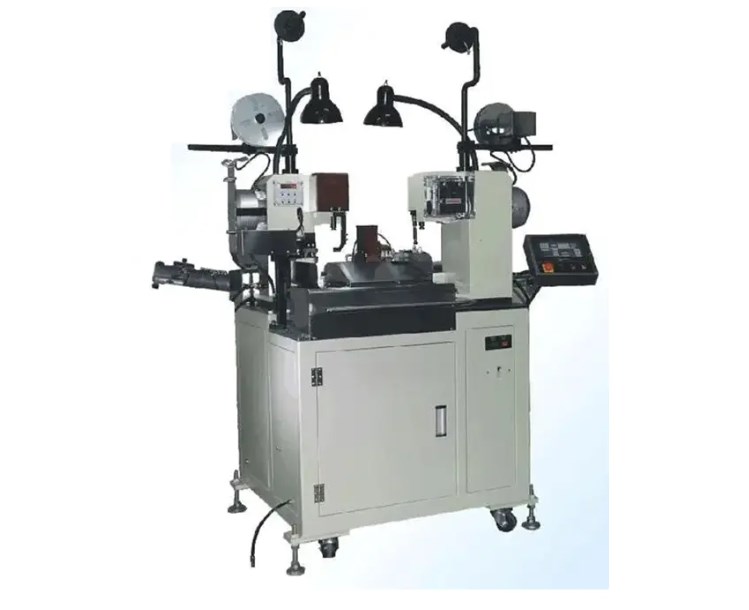

Krimpmachines	Gebruikt om terminals aan de gestripte uiteinden van draden te bevestigen. Automatische krimpende persen: High-speed machines die bulkterminals voeden, ze op draden krimpen en vaak integreren met het snijden en strippen van eenheden. Semi-automatische krimpgereedschap: Benchtop -machines waarbij een operator de draad en terminal handmatig plaatst. Hand krimpgereedschap: Gebruikt voor zeer laag volume, prototyping of gespecialiseerde reparaties.
Terminalinvoegingsmachines	Nadat terminals zijn gekrompen, plaatsen deze machines automatisch of semi-automatisch de gekrimpelde terminals in de juiste holten van een connectorbehuizing.
Taping- en bundelmachines	Deze machines wikkelen de gemonteerde draden met verschillende banden (bijv. PVC, doek, zelf-amalgamatie) of banen beschermende leidingen, waardoor het uiteindelijke gebundelde harnas ontstaat.
Testmachines	Essentieel voor kwaliteitscontrole. Continuïteitstests: Controleert op open circuits of pauzes in draden. Isolatieweerstand testen: Verifieert de integriteit van draadisolatie. Functioneel testen: Simuleert de beoogde werking van het harnas om ervoor te zorgen dat alle verbindingen en signalen correct werken.

B. Geïntegreerde versus zelfstandige systemen

Fabrikanten kunnen kiezen tussen zelfstandige machines voor specifieke taken of geïntegreerde systemen die meerdere functies combineren (bijv. Cut-strip-krimpmachines) in één geautomatiseerde lijn, die een hogere doorvoer en verminderde handmatige behandeling bieden.

C. Gespecialiseerde machines

Sommige machines zijn ontworpen voor zeer specifieke toepassingen, zoals het verwerken van coaxkabels, platte lintkabels of het hanteren van extreem kleine draden voor micro-elektronica of grote meter draden voor zware industriële toepassingen.

IV. Belangrijke componenten en technologieën

De precisie en efficiëntie van kabelboommachines zijn te wijten aan hun geavanceerde interne componenten en geïntegreerde technologieën.

Component/technologie	Rol
Voedingssystemen	Deze systemen, waaronder draadhaspels en dereelers, zorgen voor een soepele en consistente toevoer van draad naar de machine, waardoor klitten en spanningsproblemen worden voorkomen.
Het meten en snijden van eenheden	Uitgerust met zeer nauwkeurige sensoren en snijbladen, meten deze eenheden precies de gewenste draadlengte en maken schone, braamvrije sneden.
Bladen en mechanismen strippen	Gespecialiseerde messen verwijderen isolatie zonder de draadgeleider te beschadigen. Verschillende messtypen en stripmechanismen worden gebruikt voor verschillende draadmeters en isolatiematerialen.
Smassen van applicators en sterft	Dit zijn precisietools die de terminal rond de draadgeleider vormen, waardoor een veilige en elektrisch gezonde verbinding wordt gewaarborgd. De juiste matrijsset is cruciaal voor elk terminal type.
Visie -systemen	Visieveterlijks gebruiken visie-systemen camera's en beeldverwerkingssoftware om draaduiteinden, krimpkwaliteit en terminalinvoeging te inspecteren, defecten in realtime te identificeren en kwaliteitscontrole te verbeteren.
Software en automatisering	Programmeerbare logische controllers (PLC's) en gebruikersvriendelijke software-interfaces besturingsmachine-bewerkingen, waardoor nauwkeurige programmering van draadlengtes, stripdiepten en krimpparameters mogelijk is. Dit maakt snelle omschakelingen en complexe harnasconfiguraties mogelijk.
Veiligheidsfuncties	Moderne machines bevatten talloze veiligheidsvoorzieningen, waaronder veiligheidswachten, noodstopknoppen en vergrendeling, om operators tijdens gebruik te beschermen.

V. Hoe kabelboommachines werken (het productieproces)

Het creëren van een draadharnas is een multi-stappen proces, grotendeels geautomatiseerd door deze gespecialiseerde machines.

A. Draadvoeding en meten

Een draadhaspel voedt de draad in de machine. Een precieze encoder meet de exacte lengte die nodig is voor elk segment van het harnas.

B. Draadknipsel

Zodra de gewenste lengte is gemeten, snijdt een scherp mes de draad netjes.

C. Draadstrippen

De machine verwijdert vervolgens precies een gespecificeerde isolatieduur van een of beide uiteinden van de gesneden draad, waardoor de geleider wordt blootgesteld voor beëindiging.

D. Terminal krimpen

Het gestripte draaduiteinde wordt ingevoerd in een krimpende applicator, die een matrijs gebruikt die is ingesteld om een terminal rond de geleider mechanisch te vervormen, waardoor een sterke elektrische en mechanische verbinding ontstaat. Dit kan aan een of beide uiteinden worden gedaan.

E. SEAL -insertie (indien van toepassing)

Voor harnassen die milieubescherming vereisen, kunnen afdichtingen automatisch of handmatig in de draad worden ingebracht voordat ze krimpen.

F. connectorassemblage

Gekrompen draden met terminals worden vervolgens ingevoegd in de juiste holtes van een connectorbehuizing. Deze stap kan handmatig zijn voor complexe harnassen of geautomatiseerd voor eenvoudigere.

G. Taping/bundel

De geassembleerde draden worden vervolgens samengebracht met behulp van elektrische tape, gevlochten sleeving of gegolfde slang om de uiteindelijke kabelboomstructuur te vormen, die bescherming en organisatie bieden.

H. Testen en kwaliteitscontrole

Ten slotte ondergaat de voltooide draadharnas rigoureuze testen (continuïteit, isolatie, functioneel) om ervoor te zorgen dat het voldoet aan alle elektrische en mechanische specificaties en is vrij van defecten.

Vi. Toepassingen in de industrie

Draadharnasmachines zijn onmisbaar over een enorm scala aan industrieën, die de functionaliteit van diverse producten ondersteunen.

Industrie	Toepassing van draadharnassen
Automotive	Misschien is de grootste consument, de auto -industrie, sterk afhankelijk van draadharnassen voor motorbeheersystemen, interieurverlichting, infotainment, veiligheidsvoorzieningen (ABS, airbags) en stroomverdeling in het voertuig.
Ruimtevaart en verdediging	In kritieke toepassingen zoals avionica, vluchtcontrolesystemen en militaire uitrusting moeten draadharnassen voldoen aan strenge betrouwbaarheid en prestatienormen, die vaak in extreme omgevingen werken.
Elektronica	Van consumentenelektronica zoals televisies en computers tot industriële controlepanelen en netwerkapparatuur, draadharnassen bieden de interne bedradingsinfrastructuur.
Medische hulpmiddelen	Precisie en betrouwbaarheid zijn van het grootste belang in medische apparatuur. Draadharnassen worden aangetroffen in diagnostische machines, chirurgische hulpmiddelen, patiëntenbewakingssystemen en meer.
Telecommunicatie	Harnassen zijn van vitaal belang voor het verbinden van componenten in communicatie -infrastructuur, inclusief basisstations, datacenters en netwerkapparaten.
Thuisapparatuur	Alledaagse apparaten zoals wasmachines, koelkasten, ovens en stofzuigers gebruiken draadharnassen voor hun interne elektrische verbindingen.
Industriële machines	Robotica, fabrieksautomatiseringsapparatuur en zware machines zijn allemaal afhankelijk van robuuste draadharnassen voor stroom- en besturingssignaaltransmissie.

Vii. Voordelen van het gebruik van machines van draadharnas

De goedkeuring van kabelboommachines biedt aanzienlijke voordelen voor fabrikanten.

Voordeel	Uitleg
Verhoogde productie -efficiëntie en snelheid	Automatisering vermindert drastisch de tijd die nodig is om harnassen te produceren in vergelijking met handmatige methoden, wat leidt tot een hogere output.
Verbeterde precisie en nauwkeurigheid	Machines voeren taken uit met consistente precisie, het minimaliseren van de menselijke fouten bij het snijden, strippen en krimpen, wat van cruciaal belang is voor de productkwaliteit.
Verbeterde productkwaliteit en betrouwbaarheid	Consistente processen resulteren in uniforme harnassen met betrouwbare elektrische verbindingen, het verminderen van defecten en het waarborgen van langetermijnprestaties.
Lagere arbeidskosten	Automatisering vermindert de afhankelijkheid van handarbeid voor repetitieve taken, waardoor human resources kan worden toegewezen aan meer complexe of toezichthoudende rollen.
Minimaliseerd materiaalverspilling	Nauwkeurige metingen en gecontroleerde processen verminderen schrootmateriaal, wat leidt tot kostenbesparingen.
Grotere veiligheid voor operators	Geautomatiseerde machines verminderen de behoefte aan operators om scherpe gereedschappen te verwerken of repetitieve bewegingen uit te voeren, waardoor de veiligheid op de werkplek wordt verbeterd.
Schaalbaarheid en flexibiliteit in de productie	Machines kunnen worden geprogrammeerd voor verschillende harnasconfiguraties, waardoor fabrikanten zich snel kunnen aanpassen aan veranderende producteisen en de productie naar boven of omlaag schalen als dat nodig is.

Viii. Factoren om te overwegen bij het kiezen van een kabelboommachine

Het selecteren van de rechter kabelboommachine is een strategische beslissing die de productie -efficiëntie en productkwaliteit beïnvloedt.

Factor	Overweging
Productievolume en doorvoervereisten	Het verwachte volume van de benodigde harnassen zal het niveau van automatisering en snelheid van de machine bepalen.
Draadtypen en maten	Zorg ervoor dat de machine het specifieke bereik van draadmeters, isolatiematerialen en typen (bijvoorbeeld enkele kern, multi-core, afgeschermd) kan verwerken die in uw producten worden gebruikt.
Terminal- en connectortypen	De machine moet compatibel zijn met de specifieke terminals en connectoren die u van plan bent te gebruiken, waarbij vaak gespecialiseerde applicators en sterft nodig zijn.
Gewenste automatiseringsniveau	Overweeg of semi-automatische machines voldoende zijn voor lagere volumes of dat een volledig automatisch, geïntegreerd systeem nodig is voor productie met een hoge volume.
Budget en ROI	Evalueer de initiële investeringskosten tegen de voordelen op lange termijn in termen van verhoogde efficiëntie, verminderde arbeid en verbeterde kwaliteit om het rendement op de investering te bepalen.
Machine voetafdruk en beschikbaarheid van ruimte	Beoordeel de fysieke grootte van de machine en zorg ervoor dat deze binnen de lay -out van uw productiefaciliteit past.
Leveranciersondersteuning, service en reserveonderdelen	Betrouwbare ondersteuning na verkoop, direct beschikbare reserveonderdelen en technische assistentie zijn cruciaal voor het minimaliseren van downtime.
Software-integratie en gebruiksvriendelijkheid	Een intuïtieve gebruikersinterface en compatibiliteit met bestaande productie -uitvoeringssystemen (MES) kan de operationele efficiëntie aanzienlijk verbeteren.

Ix. Onderhoud en probleemoplossing

Goed onderhoud is de sleutel om de levensduur en optimale prestaties van kabelboommachines te waarborgen.

Aspect	Beschrijving
Regelmatige reiniging en smering	Preventieve reiniging verwijdert puin en draaddeeltjes, terwijl de juiste smering de slijtage op bewegende delen vermindert.
Blade en die vervangen	Het snijden van messen en krimpende sterft in de loop van de tijd en moeten regelmatig worden geïnspecteerd en vervangen om precisie en kwaliteit te behouden.
Kalibratie en aanpassing	Periodieke kalibratie zorgt ervoor dat metingen, strippend diepten en krimpkrachten nauwkeurig blijven.
Veel voorkomende problemen en oplossingen	Operators moeten worden getraind om gemeenschappelijke problemen te identificeren en aan te pakken zoals draadslippen, inconsistente strooklengtes of slechte krimp, vaak door de instellingen van de machine aan te passen of versleten onderdelen te vervangen.
Belang van preventief onderhoud	Het volgen van een strikt preventief onderhoudsschema vermindert de kans op onverwachte storingen aanzienlijk, verlengt de levensduur van de machinaal en zorgt voor consistente output.

X. Toekomstige trends en innovaties

De Wire Harness Machine -industrie evolueert voortdurend, aangedreven door eisen voor grotere efficiëntie, intelligentie en duurzaamheid.

Trend	Impact/beschrijving
Verhoogde automatisering en robotica -integratie	Door de trend naar lichten-outproductie zal meer robots geïntegreerd zijn met machines van draadharnas voor geautomatiseerde laad-, los- en complexe assemblagetaken.
Industrie 4.0 en slimme productie	Integratie met het Industrial Internet of Things (IIOT) zal machines in staat stellen realtime gegevens te verzamelen en te verzenden over prestaties, voorspellende onderhoudsbehoeften en productiemetrieken, waardoor slimmere besluitvorming mogelijk wordt.
Advanced Vision Systems en AI voor kwaliteitscontrole	AI-aangedreven vision-systemen zullen nog geavanceerder worden, in staat om kleine defecten en afwijkingen met een grotere nauwkeurigheid te detecteren, waardoor de kwaliteitsborging verder wordt verbeterd.
Miniaturisatie en precisie voor kleinere componenten	Naarmate elektronische apparaten krimpen, moeten draadmachines steeds kleinere draden en connectoren met nog hogere niveaus van precisie verwerken.
Duurzaamheid in de productie	Toekomstige machines zullen zich richten op energie -efficiëntie, verminderd materiaalafval en het vermogen om meer milieuvriendelijke draad- en isolatiematerialen te verwerken.
Aanpassing en on-demand productie	Vooruitgang in automatisering en software zal snellere omschakelingen en meer flexibele productielijnen mogelijk maken, ter ondersteuning van de groeiende vraag naar aangepaste en on-demand draadharnassen.

Xi. Conclusie

Draadharnasmachines zijn de stille werkpaarden achter de functionaliteit en betrouwbaarheid van talloze elektronische producten die onze moderne wereld definiëren. Van de ingewikkelde bedrading van een auto tot de delicate verbindingen binnen een medisch apparaat, deze machines zorgen ervoor dat de stroom- en gegevens naadloos en veilig stromen.

Hun voortdurende evolutie, gedreven door vooruitgang in automatisering, AI en connectiviteit, belooft een nog efficiëntere, precieze en duurzame toekomst voor de productie. Naarmate de technologie verder gaat, zal de rol van kabelboommachines alleen maar in belang groeien, waardoor hun positie als onmisbare hulpmiddelen wordt versterkt in de lopende mars van innovatie.
